AOX-VR精小型防爆系列當前位置：首頁> 產品中心> 角行程電動執行器> AOX-VR精小型防爆系列> AOX-VR系列精小型防爆電動執行器

< >

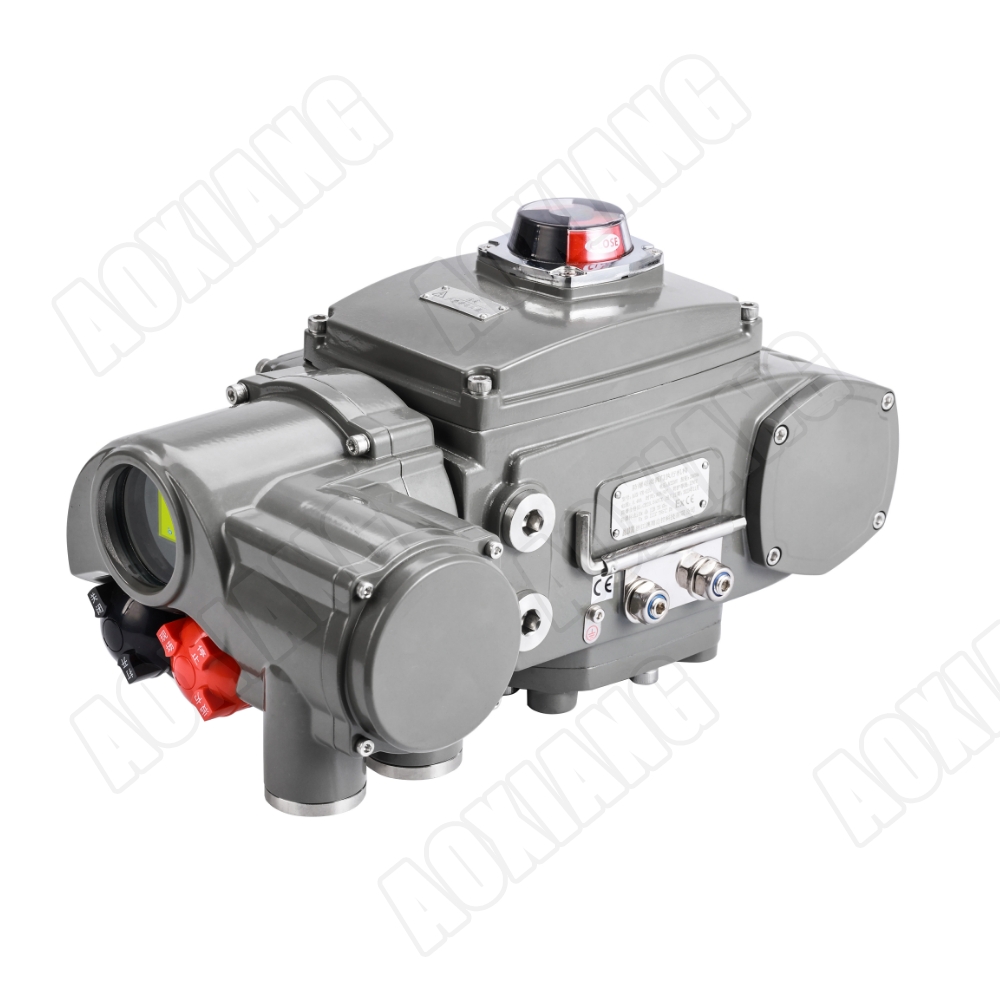

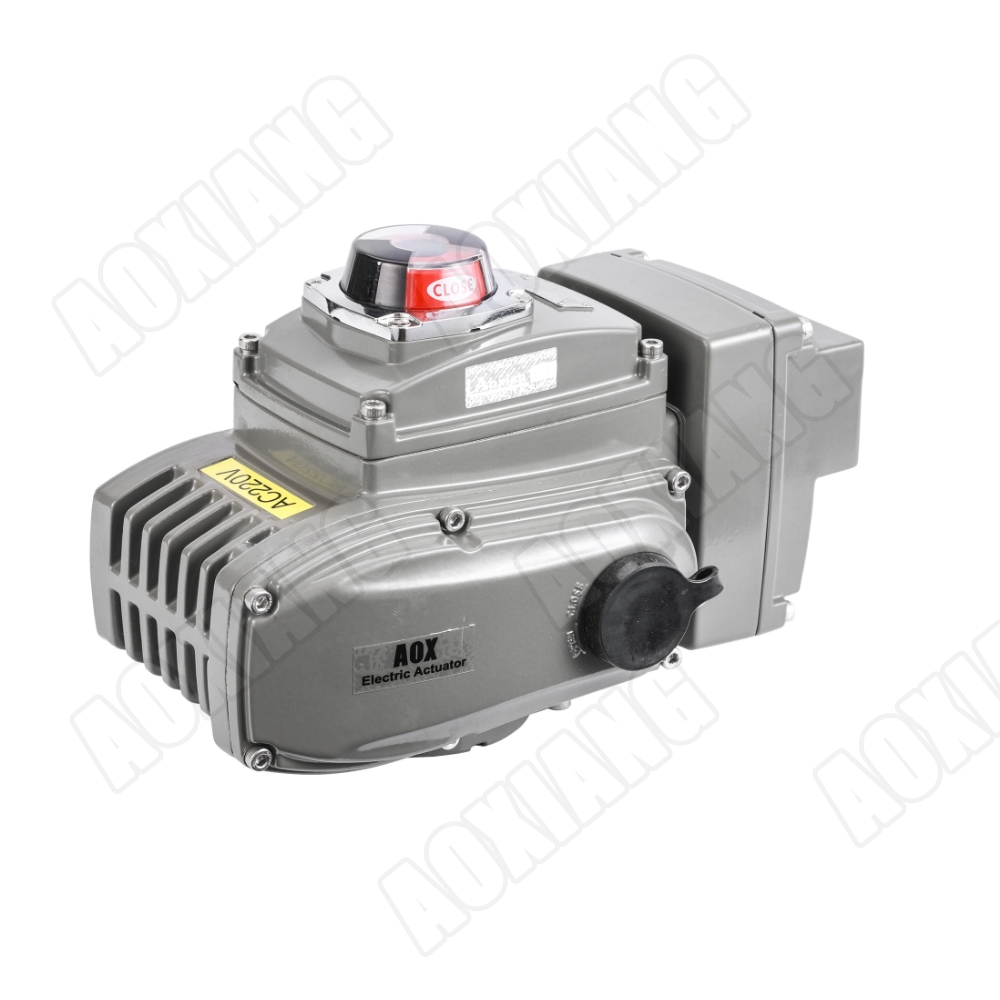

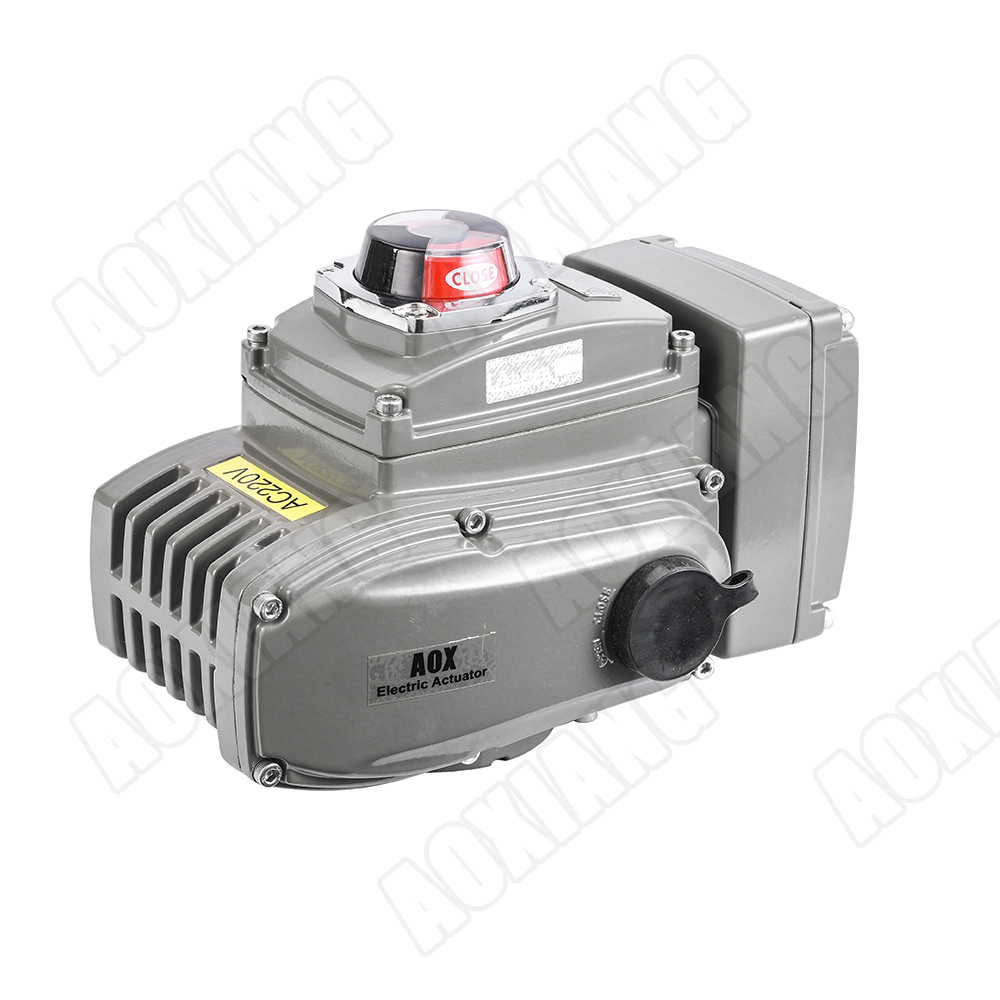

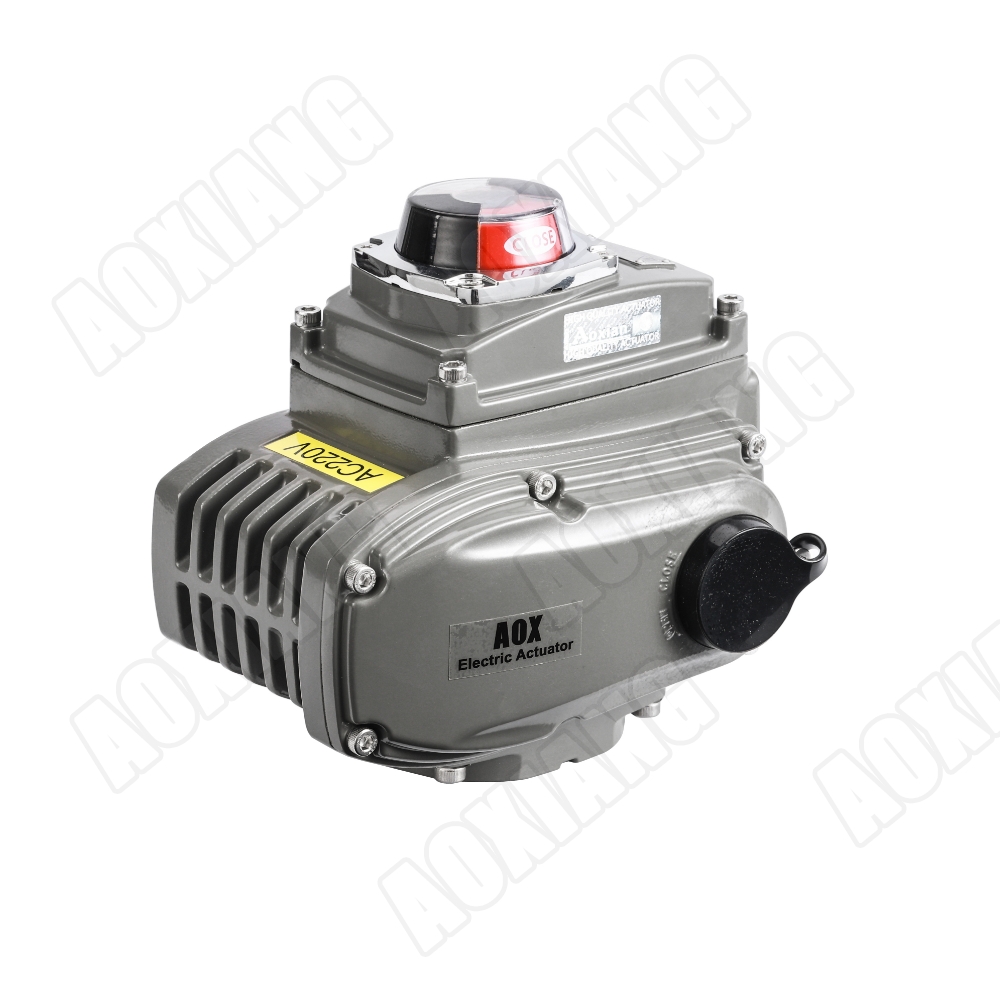

AOX-VR系列精小型防爆電動執行器

外殼：硬質鋁合金
防護等級：IP67（可選IP68）
防爆等級：Ex db llB T5 Gb（選配）
扭矩：50~600Nm
行程：0~90°
功能：調節型（PCU）、開關型
環境溫度：-25℃~+70℃（可選-30℃、-40℃、-60℃）

性能特點
技術參數
外形尺寸
線路圖

一、概述

“AOX-VR”系列電動執行器用于控制0°～270°旋轉的電動閥門及其他同類產品，如電動蝶閥、電動球閥、風門、擋板閥、旋塞閥、百葉閥等。廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱供暖、樓宇自控、輕工等各行業中。它以AC380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使電動閥門運動到所需位置，實現其自動化控制。

二、性能特點

2.1殼體

殼體為硬質鋁合金，經陽Ji氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型和防爆型供供選擇。

2.2電機

采用全封閉鼠籠式電機，具有體積小、扭矩大、慣性力小等特點。絕緣等級為H級，內置過熱保護開關，可防止過熱損壞電機。

2.3手動結構

手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。

2.4指示器

指示器直接與中心軸連接，可進行連續的位置指示(紅色為關指示，黃色為開指示)。材質上選用高強度、耐腐蝕的透明聚碳酸酯材料，具有高可靠性。

2.5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

2.6密封

密封性好，標準產品防護等級是IP67，并可選IP68防護等級。

2.7限位開關

機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能準確并方便地設定位置，且不受手輪過量的影響。

2.8扭矩開關

可提供過載保護，在閥門卡澀，有異物時，自動斷開電機電源，更有Xiao的保護閥門和電動執行器不受損壞。(標配不帶過力矩，可選)

2.9自鎖

精密的蝸輪蝸桿機構可高Xiao傳輸大扭矩，效率高，噪音低（Zui大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

2.10防脫螺栓

拆除外殼時，螺栓附在殼體上，不會脫落。

2.11安裝

底部安裝尺寸符合ISO5211國Ji標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。

2.12線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有Xiao滿足各種附加功能的要求。

浙江澳翔自控科技有限公司各型號電動閥門和電動執行器，如：電動蝶閥、電動球閥、角行程電動執行器、直行程電動執行器、多回轉電動執行器、電動閘閥、電動執行器、減壓閥等閥門。我們有很好的售后服務、可提供詳細的產品資料和解決方案，供您參考。產品的質量可靠，如需采購歡迎來電咨詢我們：400-150-8030

上一張：AOX-VR精小型防爆系列
下一張：AOX-VR精小型防爆系列

產品知識

型號	Zui大輸出扭矩	動作時間	輸出軸		電機H級	額定電流（A） 50HZ	重量
型號	N·M	( 90°)	MM		(W)	220V	(kg)
AOX-VR-005	50	30	Max Φ16	Max 17×17	10	0.23	4.7
AOX-VR-008	80	60	Max Φ16	Max 17×17	10	0.23	4.7
AOX-VR-010	100	30	Max Φ16	Max 17×17	15	0.40	5.5
AOX-VR-015	150	60	Max Φ16	Max 17×17	15	0.40	5.5
AOX-VR-020	200	30	Max Φ30	Max 27×27	60	0.48	15
AOX-VR-030	300	30	Max Φ30	Max 27×27	60	0.52	15
AOX-VR-040	400	30	Max Φ30	Max 27×27	60	0.59	15
AOX-VR-060	600	60	Max Φ30	Max 27×27	60	0.52	15

外殼	防護等級：IP67（可選IP68），NEMA4 and 6
電機電源	110/220V AC 1Phase，380/440V AC 3Phase， 50/60Hz， ±10%
控制電源	110/220V AC 1Phase，50/60 Hz， ±10%
電機	鼠籠式異步電機
限位開關	2 X 開（Open）/關（Close），SPDT，250V AC 10A
輔助限位開關	2 X 開（Open）/關（Close），SPDT，250V AC 10A
扭矩開關	2 X 開（Open）/關（Close），SPDT，250V AC 10A（可選）
行程	90°～270°±10°（90°以上提前說明）	0°～270°可選
失速保護/操作溫度	內置熱保護，開120℃ ±5℃/關97℃ ± 5℃
指示器	開關指示器
手動操作	機械手柄
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	25-30W（110/220V AC）
接線孔	2個M20×1.5
環境溫度	-25℃--+70℃（-30℃、-40℃、-60℃可選）
潤滑	鋁基潤滑脂（EP型）
材料	鋼，鋁合金，鋁青銅，聚碳酸脂，ABS
環境濕度	Zui大(Max) 90％ RH	非凝結
抗震性能	X Y Z 10g，0.2～34 Hz，30分(minutes)
外涂層	干粉，環氧聚酯

NO.	規格	可選
1	防爆執行器（Exd Ⅱ CT5）	可選
2	電位計（1K-10K）	可選
3	比例控制單元（輸入，輸出4-20mA DC）	可選
4	現場控制單元（過程控制開/停/關選擇開關)	可選
5	120°，180°，270°轉角	可選
6	直流電機（24V DC）	可選
7	防水外殼（IP68,10M,250HR）	可選
8	附加扭矩開關（SPDT X 2 250V AC 10A）	可選
9	耐高溫執行器（-10℃～+100℃）	可選
10	耐低溫執行器（-60℃～+30℃）	可選
11	低速執行器	可選
12	總線控制單元	可選
