【電動執行器】角行程執行器的輸出扭力

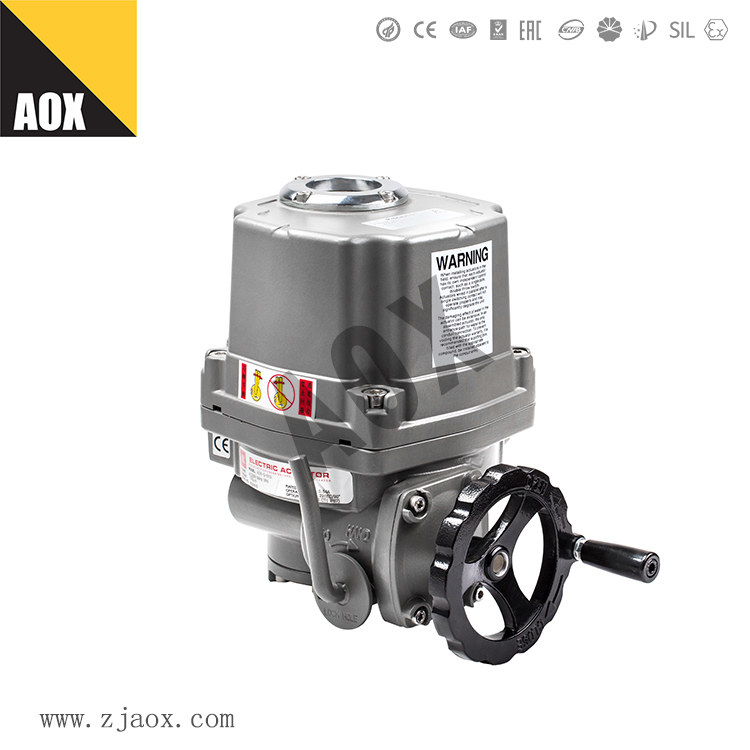

電動執行器系列的角行程執行器是控制閥門0到90度開關的電動裝置，0~90°的角行程用于控制球閥、旋塞閥、蝶閥和百葉閥之類的角行程閥門；角行程電動執行器的作用是接收調節器或其它儀表送來的0~10，4~20毫安或1~5伏電壓的標準值流電信號，經執行器后變成位移推力或轉角力矩，以操作開關、閥門等，完成自動調節的任務。這兩種執行器以前都是由伺服放大器與執行機構兩大部分組成的。現在有Ji電一體智能化的結構，它們的結構、工作原理和使用方法都是相似的，區別僅在于，一個輸出位移(推力)，一個輸出轉角(力矩)。

閥門啟閉所需的扭力決定著電動執行器選擇多大的輸出扭力，一般由使用者提出或閥門廠家自行選配，做為執行器廠家只對執行器的輸出扭力負責，閥門正常啟閉所需的扭力由閥門口徑大小、工作壓力等因素決定，但因閥門廠家加工精度、裝配工藝有所區別，所以不同廠家生產的同規格閥門所需扭力也有所區別，即使是同個閥門廠家生產的同規格閥門扭力也有所差別，當選型時執行器的扭力選擇太小就會造成無法正常啟閉閥門，因此電動執行器必需選擇一個合理的扭力范圍。
